3M Hochleistungs Lackierpistole Zusammenbau Anleitung

1. Befestigen Sie das mitgelieferte Luftstromventil an der Unterseite der Pistole.

Dieses Bild hat ein leeres Alt-Attribut. Der Dateiname ist 3M-Zusammenbau-HL_1.png

Datei Bearbeiten Ansicht Einfügen Format Werkzeuge Tabelle Absatz

2. Befestigen Sie die Düse an der Lackierpistole. Achten Sie dabei auf den festen
Sitz des Verschlussrings. Hinweis: Die Düse lässt sich leichter aufstecken,
wenn Sie den Abzug in Richtung des Griffs ziehen. Kehren Sie den Vorgang um,
um die Düse von der Lackierpistole abzunehmen.

Dieses Bild hat ein leeres Alt-Attribut. Der Dateiname ist 3M-Zusammenbau-HL_2.png

Datei Bearbeiten Ansicht Einfügen Format Werkzeuge Tabelle Absatz

3. Befestigen Sie den Becher des 3M™ PPS™ Lackverarbeitungssystems Serie 2.0
mit der Düse.

Dieses Bild hat ein leeres Alt-Attribut. Der Dateiname ist 3M-Zusammenbau-HL_3.png

Datei Bearbeiten Ansicht Einfügen Format Werkzeuge Tabelle Absatz

4. Schließen Sie dann nach dem Zusammenbau der Lackierpistole die Luftleitung an

WARNHINWEIS! Tauchen Sie die Lackierpistole oder Düsen nicht in Reinigungslösung
oder Waschgeräte.

Empfohlene Starteinstellungen

Luftdruckregelung: Bei HVLP-Düsen 1,5 Umdrehungen, bei Fine Finish-Düsen
2,5 Umdrehungen von der geschlossenen Position aus öffnen.
Flüssigkeitsregelung: Von der geschlossenen Position 4 Drehungen weit öffnen.
Siehe empfohlene Druckeinstellung auf der Düsenkopf-Spritzdüse.

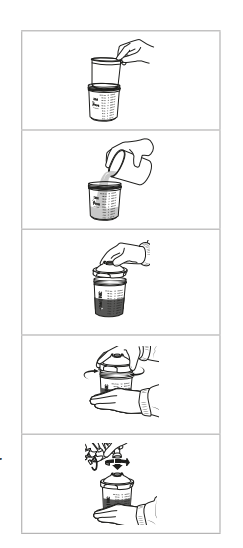

Hinzufügen des 3M PPS 2.0 Lackverarbeitungssystems

  1. Setzen Sie den Einweg-Innenbecher des 3M PPS 2.0 Lackverarbeitungssystems in den Mischbecher des 3M PPS 2.0 Lackverarbeitungssystems ein.
  2. Gießen Sie das zu versprühende Material in den Mischbecher des 3M PPS 2.0
    Lackverarbeitungssystems. Nach Bedarf umrühren.
  3. Platzieren Sie den Deckel des 3M PPS 2.0 Lackverarbeitungssystems mit eingebautem Filter auf dem 3M PPS Mischbecher mit eingesetztem
    Innenbecher und lassen Sie ihn einrasten.
  4. Drehen Sie ihn fest. Zum Versiegeln oder Schütteln die Verschlusskappe des 3M PPS 2.0 Lackverarbeitungssystems aufsetzen.
  5. Schließen Sie die Lackierpistole am befüllten Becher des 3M PPS 2.0 Lackverarbeitungssystems an.
